Comment remplacer un solénoïde d'humidificateur

introduction

Si votre humidificateur ne reçoit pas d’eau du solénoïde, en supposant que le robinet d’eau soit ouvert, il est probable que le solénoïde ou l’humidistat soit défectueux. Il est beaucoup plus courant que l'électrovanne tombe en panne avec le temps, ce qui la bloque et ne s'ouvre pas, même lorsque l'humidistat continue d'alimenter l'électrovanne en tension. Lorsque cela se produit, votre humidificateur cessera de fonctionner car il nécessite bien sûr de l'eau pour fonctionner.

Dans ce tutoriel, vous apprendrez comment vérifier si l'électrovanne a échoué, avec des instructions pas à pas pour remplacer l'électrovanne.

Outils et matériel nécessaires

• Multimètre
• Clé à molette
• Ruban de plombier
• Nouveau solénoïde (spécifique à votre marque et à votre numéro de modèle)

Comment fonctionne le solénoïde et comment le tester

Le solénoïde est une vanne à commande électrique qui permet à l’eau de s’écouler dans l’humidificateur et est contrôlée par un humidistat. Un humidistat fonctionne comme un thermostat de température, uniquement pour l'humidité. Par exemple, lorsque le niveau d'humidité atteint un certain point, le commutateur d'humidistat ouvre ou ferme un circuit électrique qui fournit du courant au solénoïde, qui ouvre ou ferme par la suite le débit d'eau vers l'humidificateur. Le solénoïde est généralement exploité par un circuit de 24 volts.

Le thermostat de la chaudière réclame de la chaleur et l’humidistat réclame plus d’humidité (vous apprendrez ensuite à le vérifier). L'humidistat n'enverra de tension au solénoïde que lorsque le four est en marche et que de l'air circule.

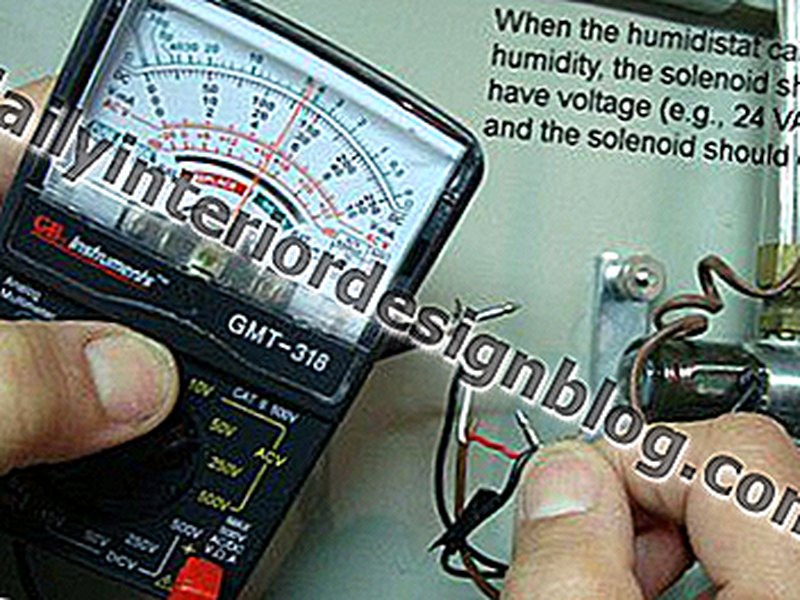

Vous pouvez voir que le multimètre indique environ 24 volts alternatifs au solénoïde. Si vous voyez cette tension affichée et que le solénoïde ne permet pas à l'eau de s'écouler dans l'humidificateur, le solénoïde est défectueux et doit être remplacé.

Comment fonctionne l'humidistat et comment le tester

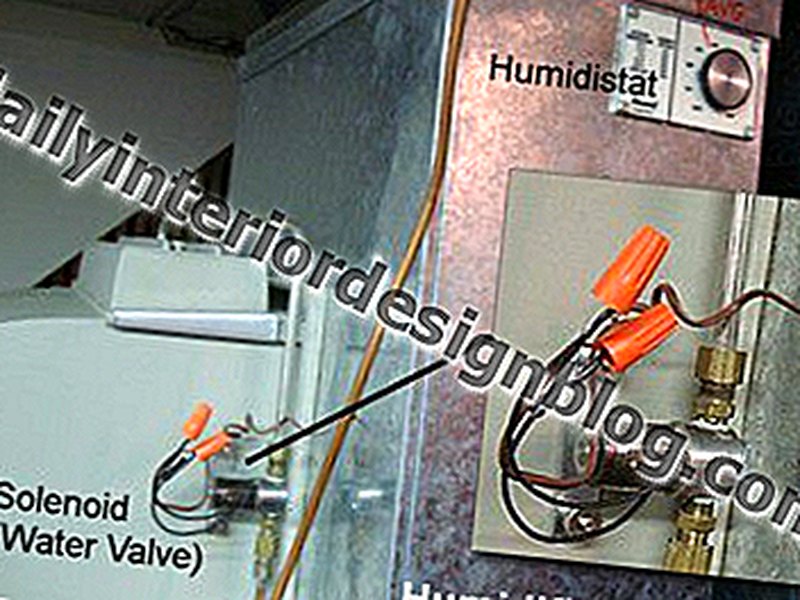

Comme mentionné précédemment, l'humidistat est comme un thermostat; seulement au lieu d'être un interrupteur activé par la température, il est activé par le niveau d'humidité de l'air renvoyé dans votre fournaise. Sur la photo ci-dessus, l'humidistat est installé à l'extérieur du conduit de retour de la fournaise et son capteur de mesure d'humidité se trouve dans le flux d'air de retour.

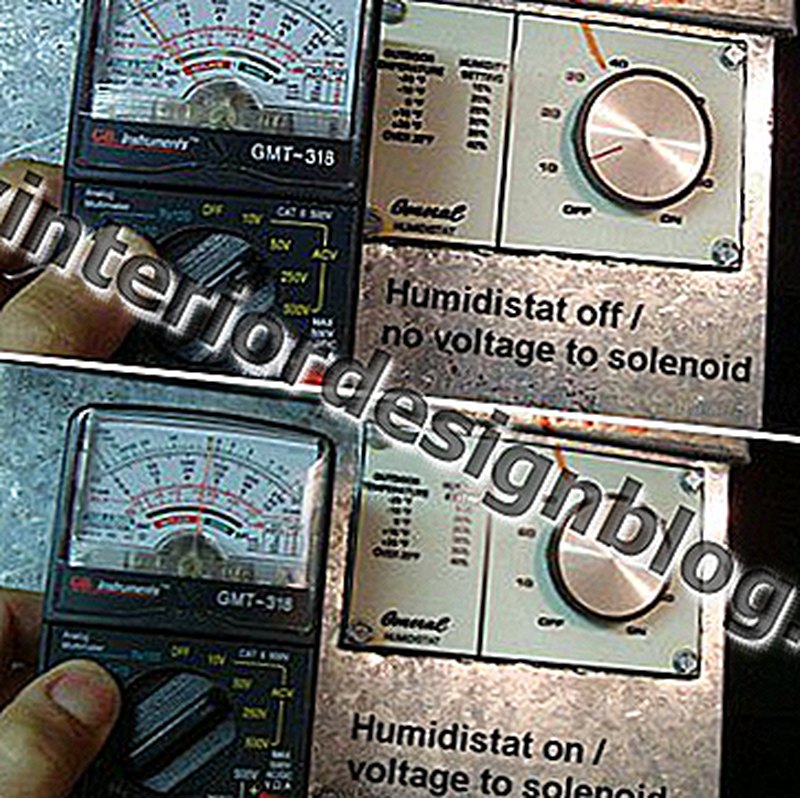

Pour vérifier le fonctionnement de l’humidistat en 24 volts, procédez comme suit:

1. Réglez temporairement le thermostat plus haut que son réglage actuel, de manière à ce qu'il appelle de la chaleur.
2. Lorsque la fournaise est en marche, connectez une extrémité de la sonde du multimètre à l’une des connexions de câblage reliant le multimètre au solénoïde, puis connectez l’autre sonde à l’autre connexion de câblage reliant le multimètre au solénoïde.
3. Réglez l’humidistat sur un réglage très bas ou sur «off». Le multimètre ne doit enregistrer aucune tension.
4. Réglez l’humidistat sur une valeur très élevée, telle que 80% d’humidité relative ou jusqu’à ce que vous entendiez un «clic». Le multimètre doit enregistrer environ 24 volts.
5. Si vous indiquez 24 volts à la connexion de l'humidistat au solénoïde, alors l'humidistat fonctionne correctement.

Si l'humidistat fonctionne correctement (si vous voyez 24 volts affichés) et que le solénoïde ne permet pas à l'eau de s'écouler dans l'humidificateur, il est défectueux et doit être remplacé.

Fermer l'alimentation en eau

La première étape pour remplacer le solénoïde de l'humidificateur consiste à couper l'alimentation en eau de l'électrovanne. Procédez comme suit:

1. Tracez la conduite d’alimentation en eau depuis le bas du solénoïde jusqu’à ce qu’elle passe dans un robinet d’arrêt (généralement une vanne à étrier) sur une conduite d’alimentation en eau plus grande, telle que celle qui amène de l’eau froide dans votre chauffe-eau.
2. Tournez cette petite valve dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit complètement assise et en position fermée.

Supprimer les connexions électriques et d'eau au solénoïde

Le solénoïde aura deux lignes d'eau attachées. L’une est une conduite d’alimentation en eau et l’autre est une conduite d’alimentation en eau qui passe au sommet de l’humidificateur. Il y a aussi deux connexions électriques basse tension au solénoïde. Ceux-ci doivent être supprimés comme suit:

1. Éteignez le four.
2. Débranchez les connexions de fil du solénoïde à l'humidistat.
3. À l'aide d'une clé à molette, desserrez et retirez l'écrou de compression fileté femelle sur le raccord de compression qui fixe la conduite d'alimentation en eau au solénoïde.
4. Répétez le processus pour l’écrou de compression qui fixe le tube d’entrée d’eau au solénoïde.
5. Toutes les conduites d'eau et les connexions électriques doivent maintenant être retirées du solénoïde.

Retirer le solénoïde défectueux

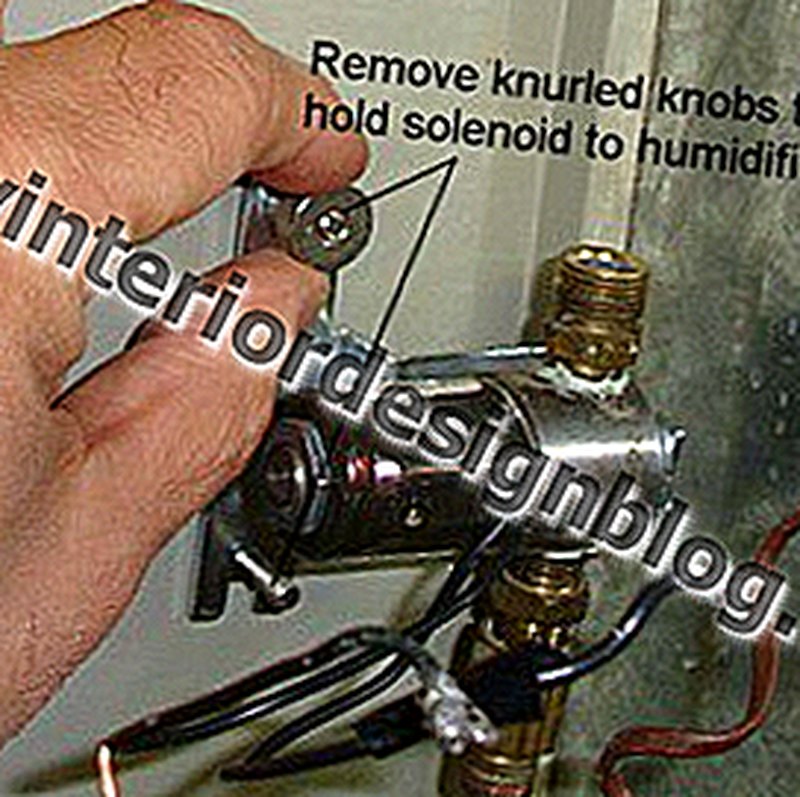

Retirez le solénoïde défectueux: le solénoïde sera maintenu en place avec des vis ou des montants. Retirez le solénoïde de l'humidificateur - dans ce cas, en dévissant les boutons moletés des tiges de vis.

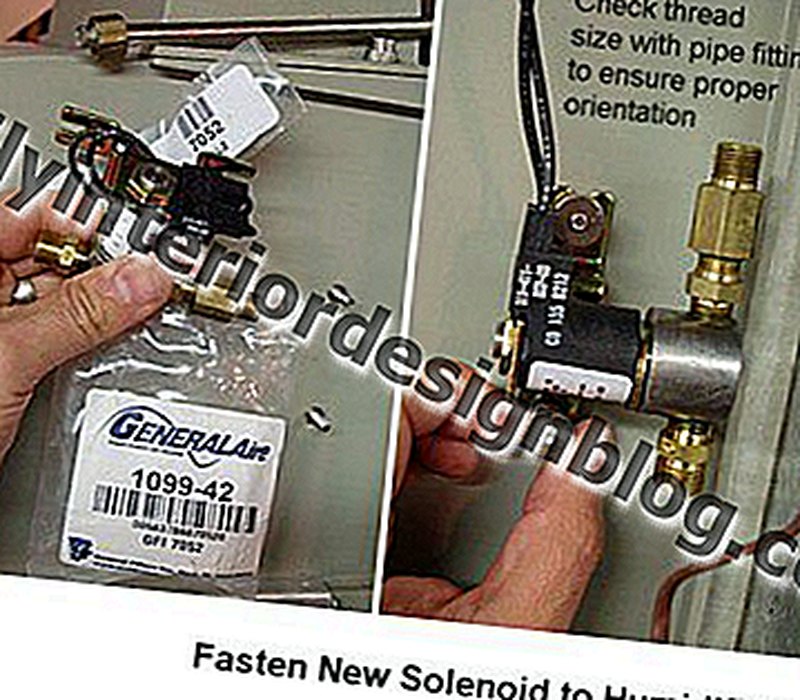

Fixez le nouveau solénoïde à l'humidificateur

Une fois que vous avez obtenu un solénoïde de remplacement pour votre marque et votre modèle d'humidificateur, vous devez ensuite le fixer au corps de l'humidificateur. Assurez-vous que le solénoïde est bien positionné en alignant les extrémités du raccord fileté du solénoïde avec leurs écrous correspondants sur les conduites d'eau auxquelles ils sont fixés.

Vous trouverez une excellente source de solénoïdes d'humidificateur sur FiltersFast.com, pour un prix avantageux et une livraison rapide.

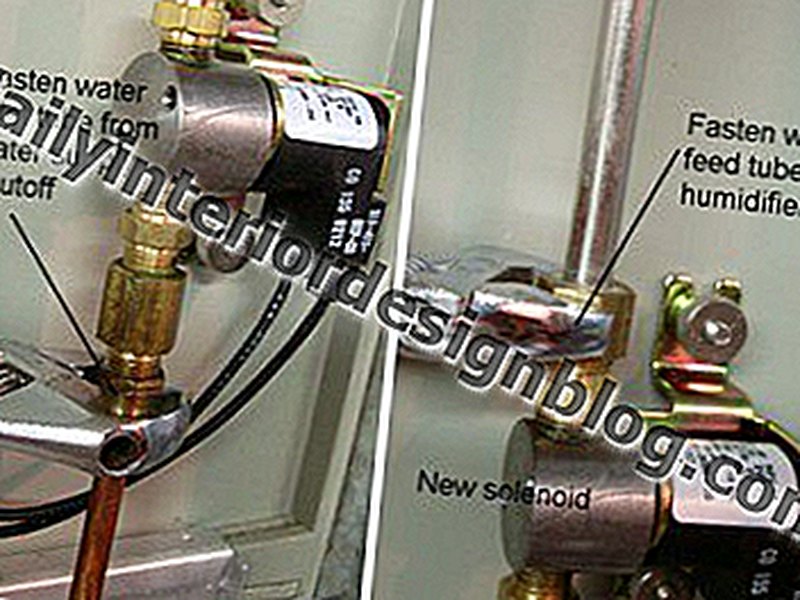

Fixer les conduites d’eau au solénoïde

1. Enroulez les filets mâles du corps de l'union avec du ruban de plombier en enroulant étroitement deux à trois tours complets du ruban autour des filets dans le même sens de «serrage» que les filets (dans le sens des aiguilles d'une montre lorsque vous regardez l'ouverture).
2. Insérez soigneusement le tube d’admission d’eau en cuivre (tube inférieur sur la photo) de la vanne d’arrêt d’eau dans le solénoïde et serrez bien l’écrou de compression.
3. Assurez-vous qu’une extrémité du tube d’alimentation en eau (tube supérieur sur la photo) est en place au sommet du bac de l’humidificateur, puis réglez avec précaution la conduite d’alimentation en cuivre de l’humidificateur dans le solénoïde, puis resserrez bien l’écrou de compression.
4. Remettez le robinet d'eau en marche et réglez le solénoïde en écoulement d'eau en tournant la vanne d'arrêt dans le sens inverse des aiguilles d'une montre jusqu'à l'ouverture complète.
5. Vérifiez les fuites.

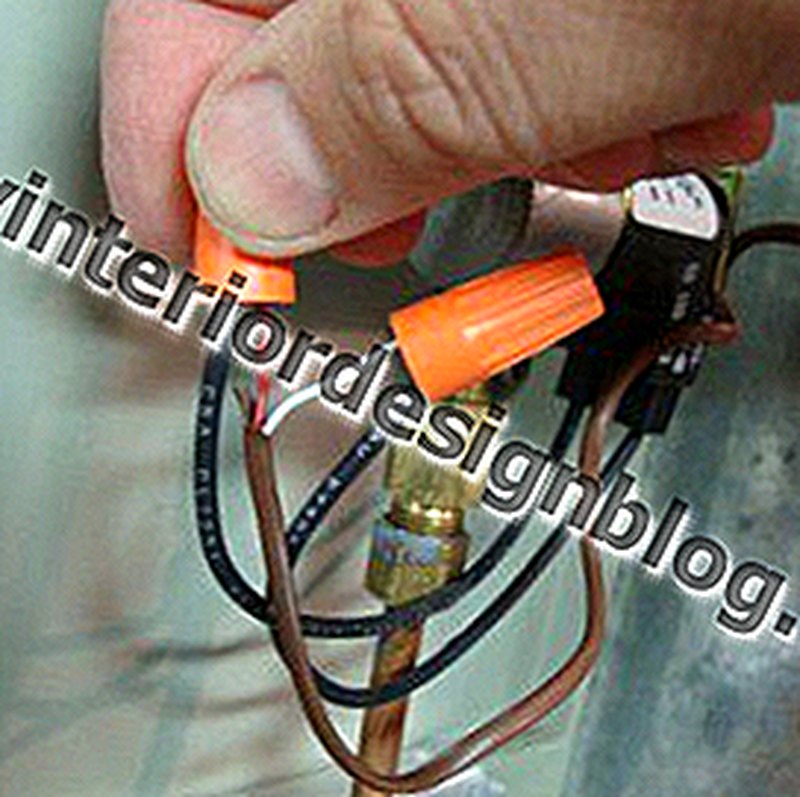

Rattachez les connexions électriques

Raccordez le nouveau câblage du solénoïde de 24 volts au câblage de l’humidistat en torsadant les fils ensemble et en fixant les écrous de fil.

Terminer et tester l'installation

Votre installation est maintenant terminée. Pendant le fonctionnement de la fournaise, mettez temporairement l'humidistat à environ 80% ou jusqu'à ce que vous entendiez un déclic. L'eau devrait maintenant s'écouler dans l'humidificateur. Attendez une minute ou deux, puis vérifiez la vidange de l'humidificateur pour vous assurer que l'eau coule à travers l'humidificateur. Si vous voyez des gouttes s'écouler du drain ou de l'extrémité du tuyau de vidange de l'humidificateur, votre installation est réussie.
