Comment fonctionne un système électrique

introduction

Nous utilisons tous l'électricité tous les jours dans nos maisons, mais comment y parvient-on et comment se distribue-t-elle dans toute la maison? Pour que l’électricité fonctionne correctement, elle doit toujours compléter un circuit.

L'électricité entre par l'un des deux fils de 120 volts et est renvoyée par un fil neutre mis à la terre. Toute faille dans le fil reliant ces points interrompra le trajet du courant et causera une défaillance dans l’un de vos circuits.

Savoir comment l'électricité circule dans votre maison, comment elle est connectée et comment elle est distribuée peut vous aider à isoler tous les problèmes éventuels.

Entrée de service

Les lignes aériennes de service de la compagnie d'électricité alimentent le transformateur afin de réduire la tension pour alimenter votre maison. Il se rend ensuite à la tête météo (tête de service) qui est attachée à un conduit raccordé à un compteur. Cet ensemble est fixé à l’aide de boulons d’ancrage et de courroies pour supporter le poids du tuyau et du fil.

Deux fils de 120 volts et un fil neutre mis à la terre alimentent le compteur à travers la tête météo. La compagnie de services publics est responsable de l’alimentation du compteur, et le propriétaire le prend à partir de là.

Le service de la compagnie de service public au compteur est toujours actif à moins qu’ils ne viennent l’éteindre. S'il semble y avoir un problème de leur côté du compteur, n'hésitez pas à le contacter pour le réparer. Ils ont un équipement spécial pour de telles réparations. N'essayez jamais de travailler de leur côté du compteur, jamais!

Compteur électrique

Le compteur électrique est fixé au tuyau d’entrée de service et est généralement fixé sur le côté de votre maison. Il peut également être connecté au poteau électrique de la société de services publics. Il peut être nourri au-dessus de la tête ou sous terre.

Le compteur est un appareil de mesure du watt fourni par la compagnie d'électricité pour suivre la consommation électrique de chaque mois. Il existe des compteurs dotés de cadrans numérotés, comme une montre sur les modèles plus anciens, et de nouveaux compteurs numériques à la pointe de la technologie pouvant être lus directement à partir du bureau de la société de services publics.

Déconnexion étanche

Dans la plupart des cas, l’entreprise de services publics exigera un débranchement résistant aux intempéries juste après la connexion du compteur. Ceci est souvent appelé un interrupteur de sécurité ou une déconnexion de service. Cela permet au propriétaire de déconnecter l'électricité de la compagnie de services publics de l'extérieur de la maison sans avoir à se rendre au panneau électrique.

Une bonne raison à cela serait un incendie de maison. Le service d'incendie peut couper le courant de l'extérieur de la maison sans entrer dans la maison. Cela leur permet de pulvériser de l’eau sur le feu sans craindre d’être électrocuté.

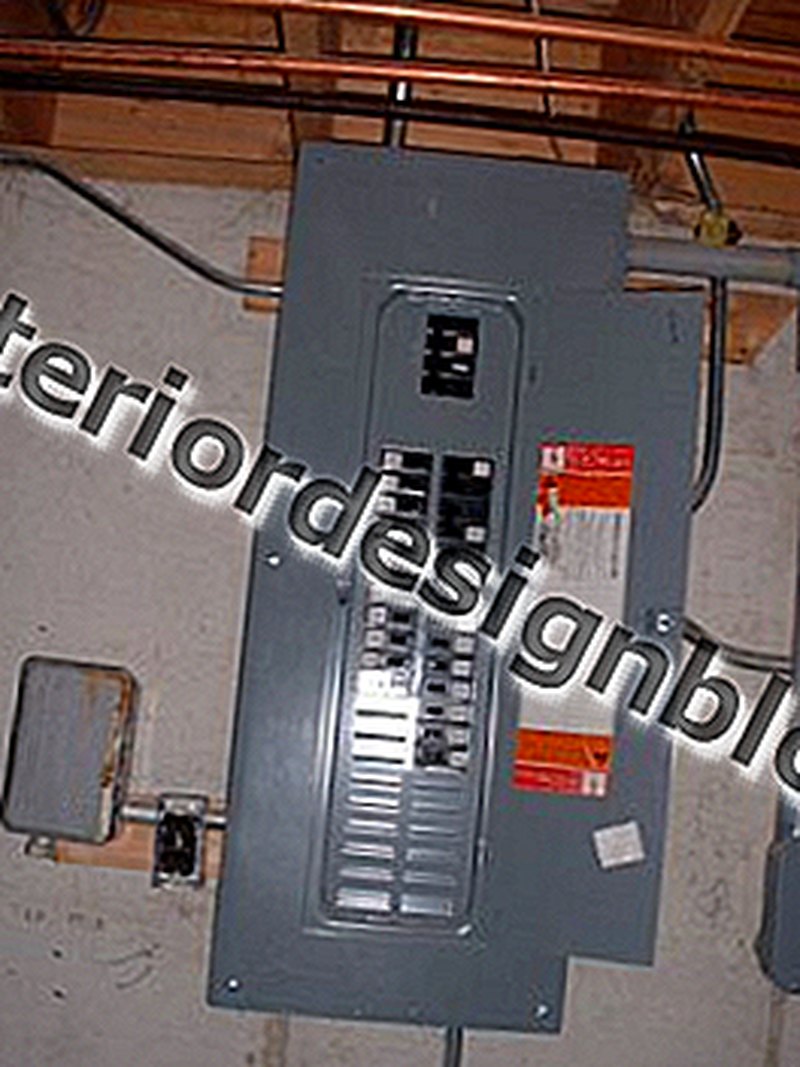

Panneau électrique

Le panneau électrique, la boîte à disjoncteurs, la boîte à fusibles ou le panneau de service (connu sous de nombreux noms) est le prochain appareil en ligne. Ce panneau a pour tâche de distribuer l’alimentation électrique dans toute la maison et de déconnecter l’alimentation de la source entrante.

Le courant entre dans le disjoncteur principal et est généralement de 100 ou 200 ampères. Les disjoncteurs individuels distribuent ensuite des circuits individuels (appelés circuits de dérivation) dans toute la maison.

La taille de ces disjoncteurs varie de 15 à 100 ampères. Les circuits d'éclairage seraient de 15 ampères, les circuits de sortie de 20 ampères et un circuit de sous-panneau vers un garage ou une remise à outils serait généralement de 60 ou 100 ampères.

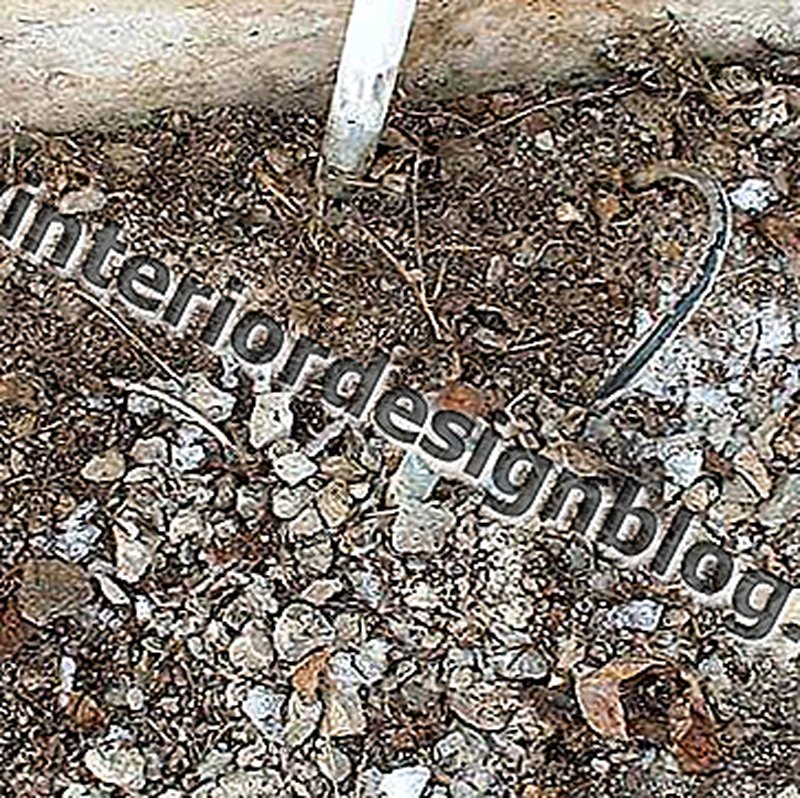

Fil de terre et raccordement à la terre

Le service doit être connecté à une tige de terre à l'extérieur de la maison et également collé autour du compteur d'eau dans la maison. Un cavalier connecté des deux côtés du compteur doit être conçu pour permettre son retrait sans perdre la connexion à la terre.

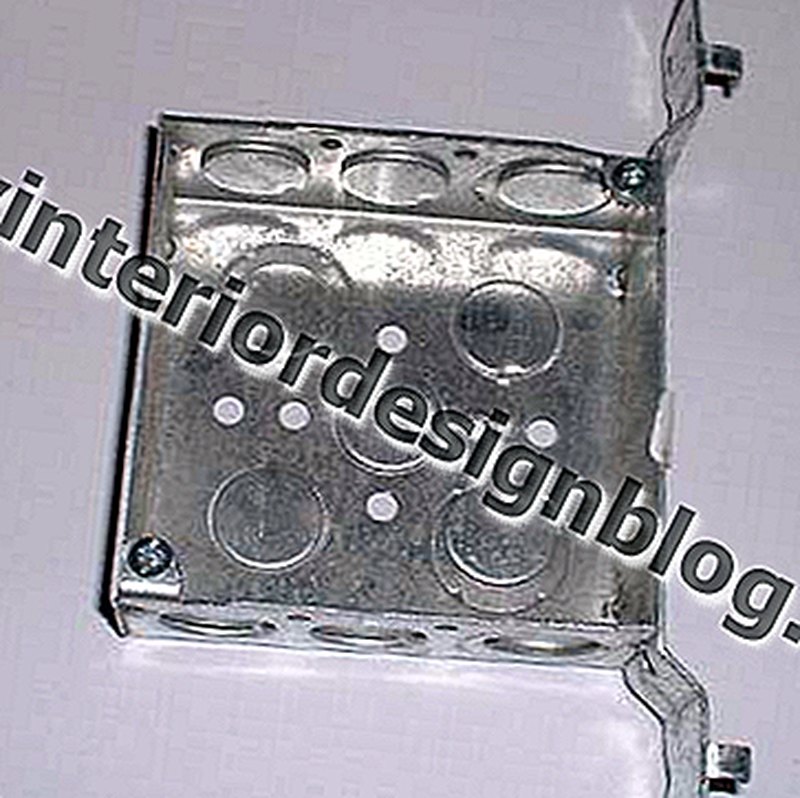

Boîtes électriques approuvées

Les circuits de dérivation sont acheminés dans des boîtiers électriques qui sont montés à l'intérieur des murs de chaque pièce de votre maison. Le National Electric Code exige que les fils soient épissés dans des boîtes.

La raison est de rendre chaque connexion accessible. Par exemple, si vous assemblez les fils et que vous les scotchez dans les cavités du mur sans boîte et que vous le recouvrez de cloison sèche, comment allez-vous y revenir pour travailler sur l'épissure en cas de problème? Vous pouvez ouvrir une boîte à tout moment.

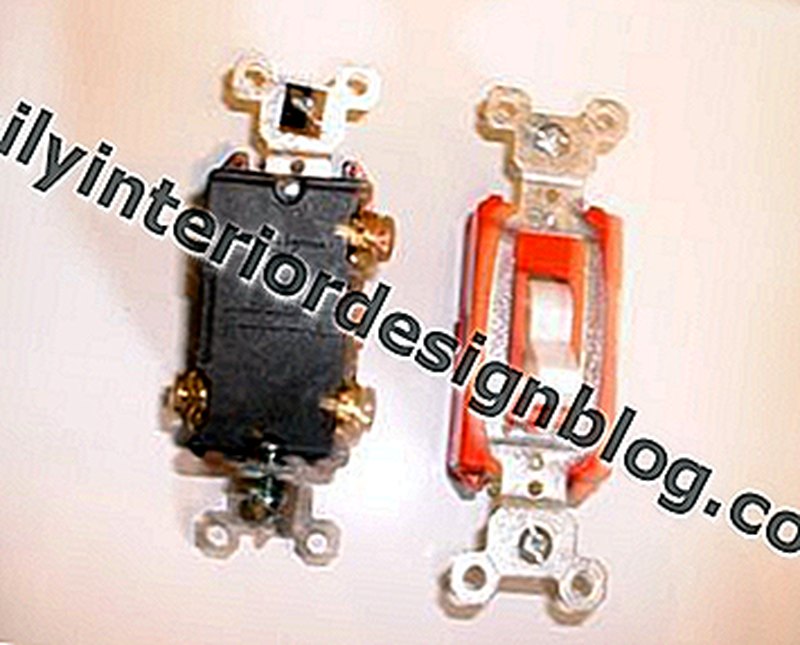

Interrupteurs

Les commutateurs viennent dans beaucoup de styles différents. Il existe des commutateurs unipolaires, à trois voies, à quatre voies, à gradateur et à détection de mouvement. Leur but est d'allumer et d'éteindre un circuit depuis différents endroits de votre maison. Les commutateurs sont utilisés pour contrôler l’éclairage, les ventilateurs de plafond, les prises de courant et les appareils. Les commutateurs ont des puissances nominales différentes en fonction des exigences de charge.

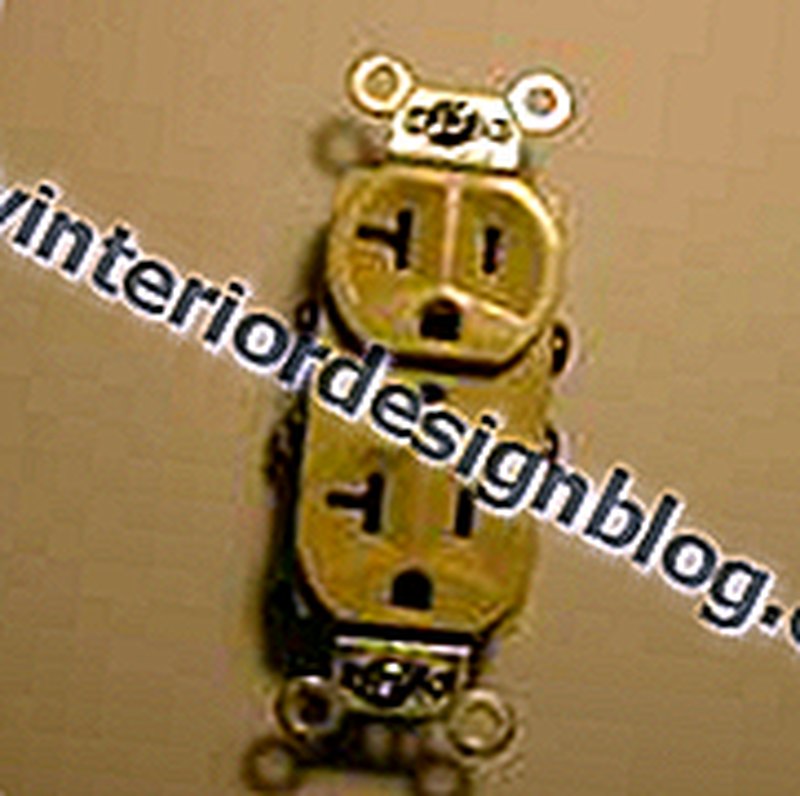

Récipients

Les prises, communément appelées prises de courant, servent à fournir des points de connexion individuels pour la distribution d'énergie. Le marché de l’habitation utilise le plus souvent des prises de courant de 125, 15 et 20 ampères pour les équipements ménagers courants. Pour les appareils tels que les climatiseurs de fenêtre de 250 volts, une prise de courant de 250 volts et 30 ampères est requise.

Si tout va bien, avoir appris les bases du système électrique vous sera utile dans le futur. Savoir comment tout se passe du début à la fin aide à détecter les problèmes électriques qui pourraient survenir.
